sfc-dumper-pyについて

自己紹介で出てきた怪しいツール(sfc-dumper-py¹)についてです。

「ホンコン²」というキーワードからスタートしました。
かの有名なお笑いタレントではないですよ。

まずはとにかく作ってみる！

細かいことは良く分からないので、とにかくマネして作ってみます。

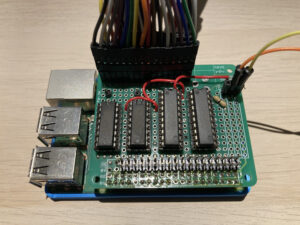

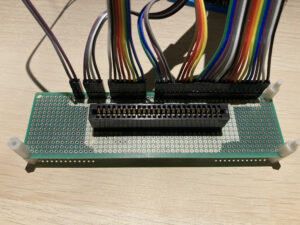

ということでユニバーサル基板³で実装。

ICについては部品が手に入らなかったので、回路を少し変えて他の部品で代用。
むしろ当初の想定とは全然違うものになりました。プログラム言語もpythonにしました。

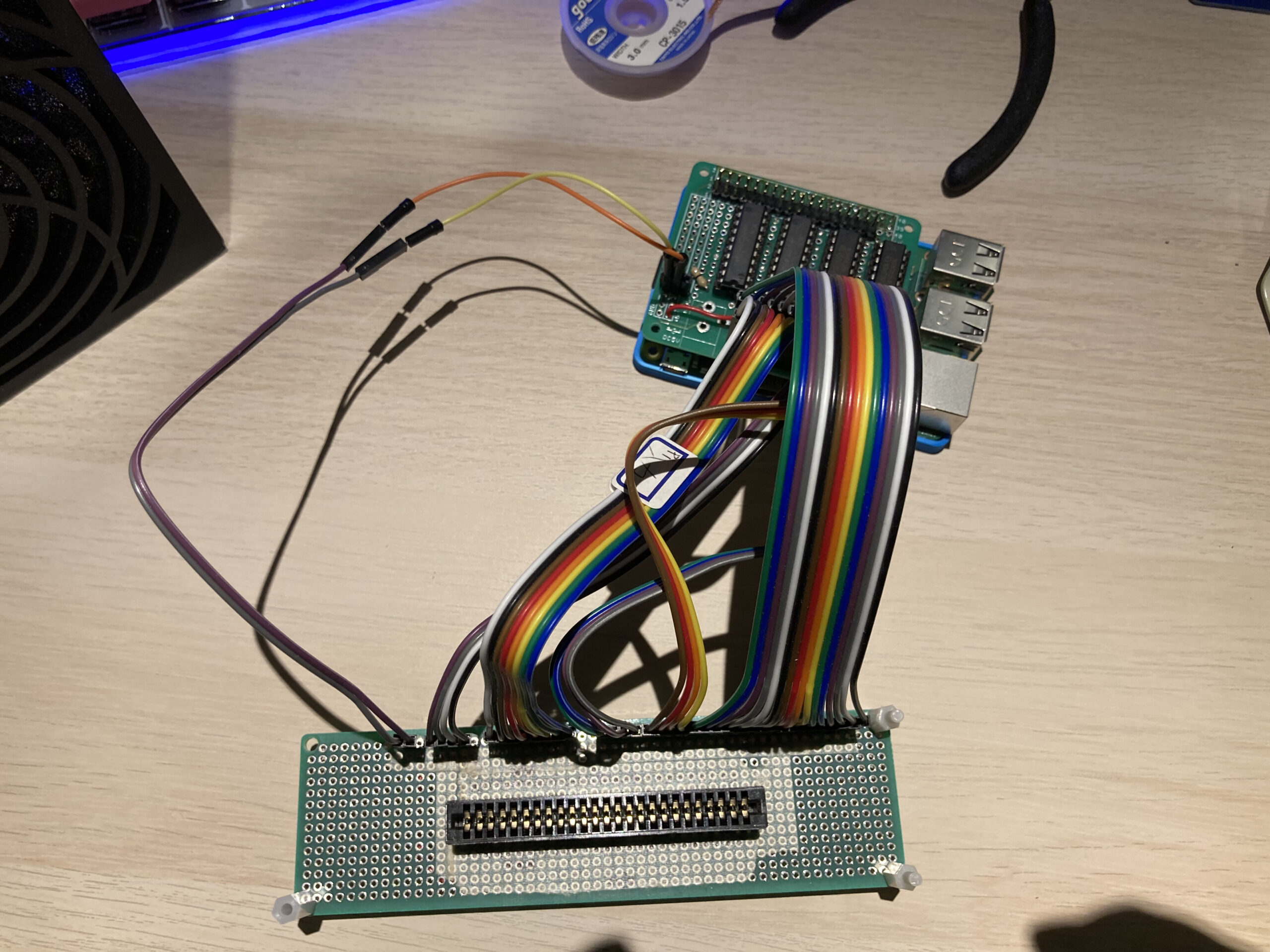

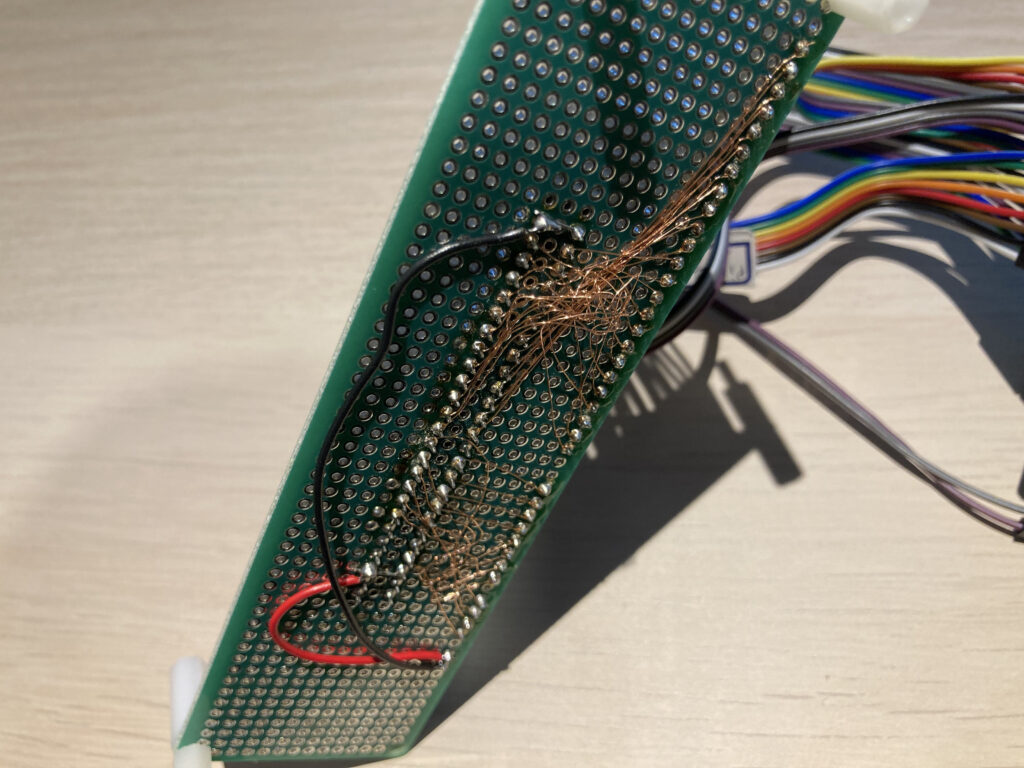

ラズパイと接続して、なんとか動いたけど不安定でした。手配線は限界が（泣）

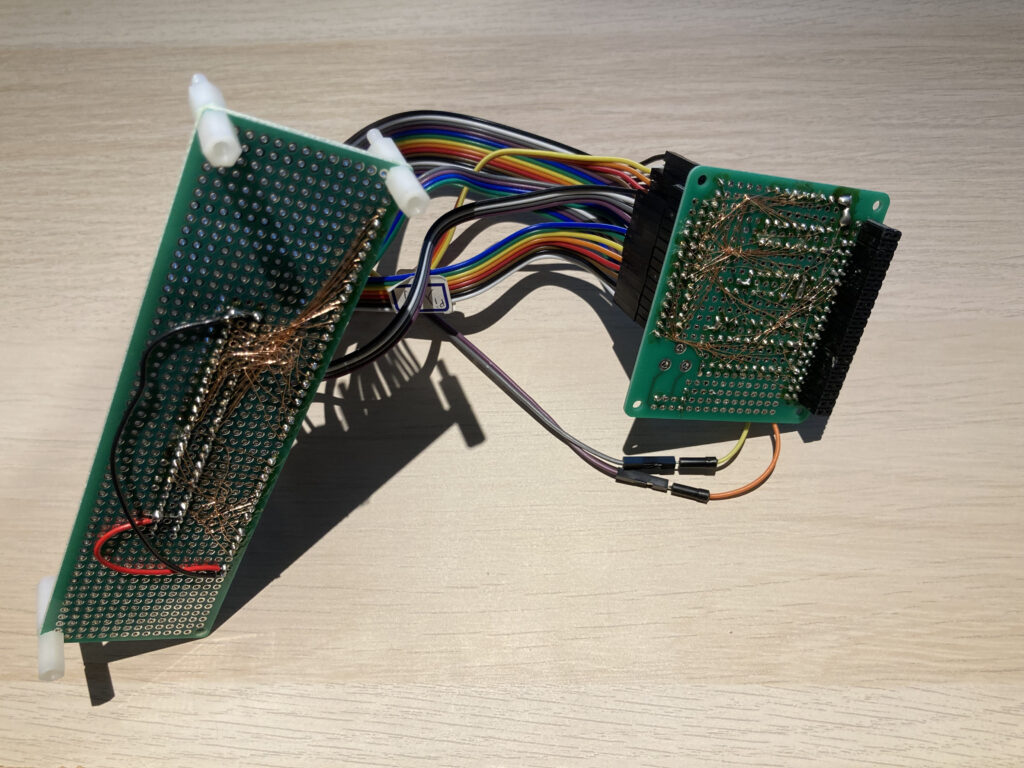

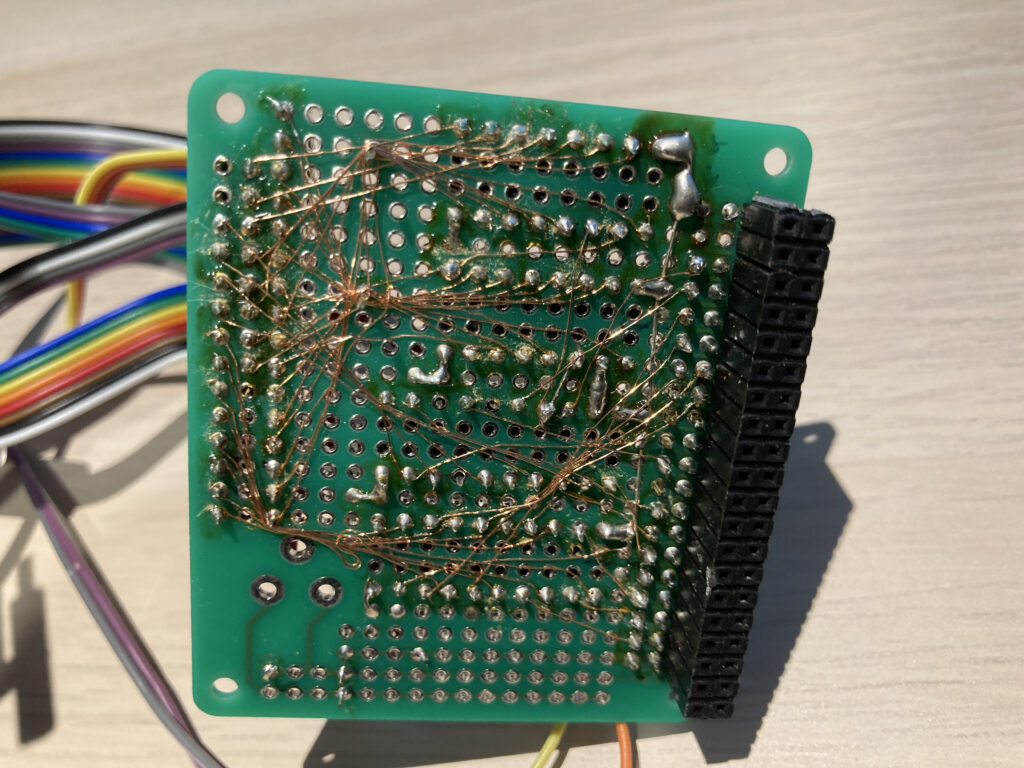

エナメル線と半田のヤニで汚いこと。多分こういった手半田作業はもうやりません。

PCB設計をしてコンパクトに！

手作り感＆不安定の組み合わせは嫌だったのでその後、PCBを発注することにしました。

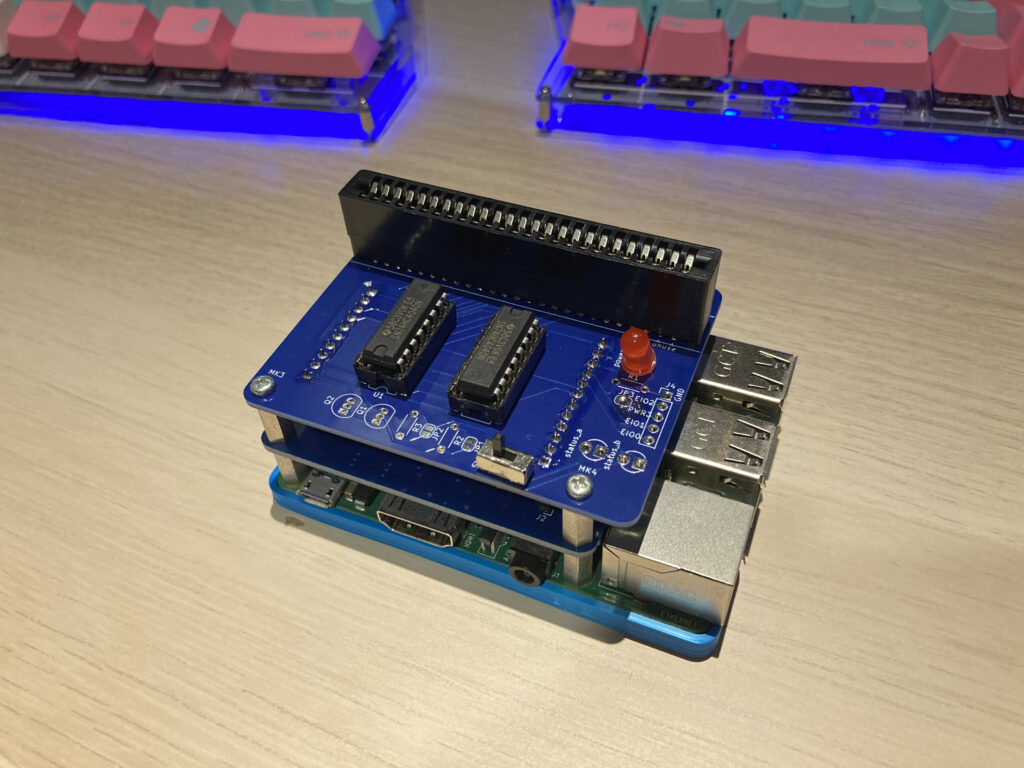

PCB設計して割とコンパクトになりました。

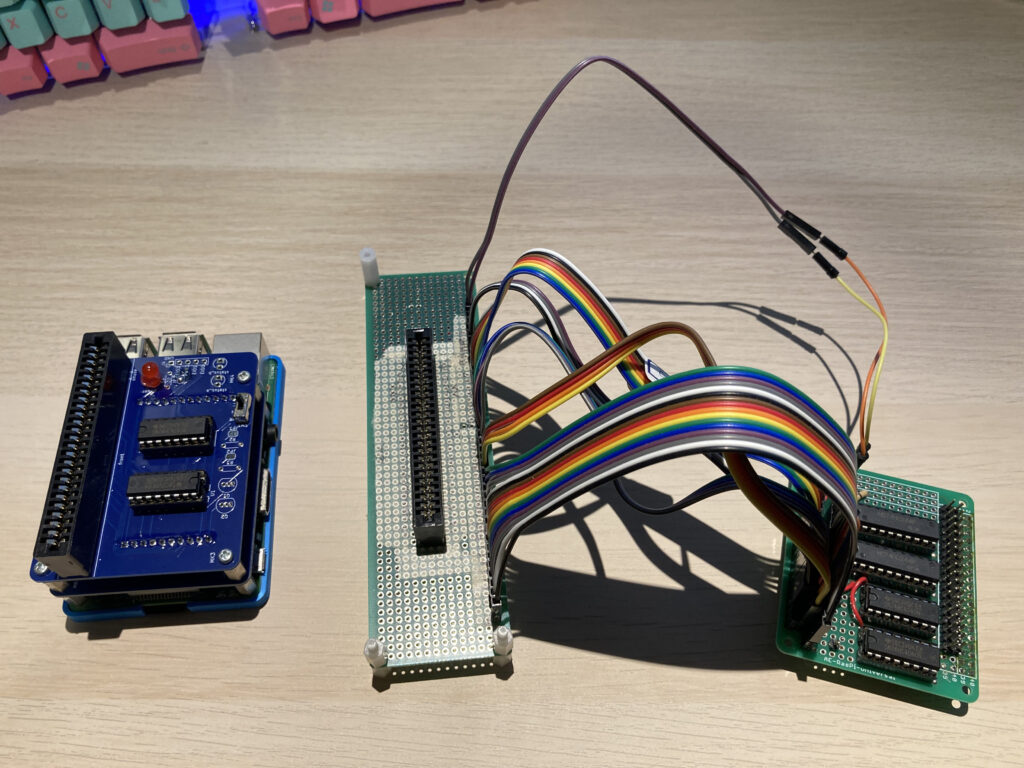

左図が新型、右図が新型と旧型。
差は歴然でした。コンパクトになったし、安定感もPCBの方が圧倒的でした。

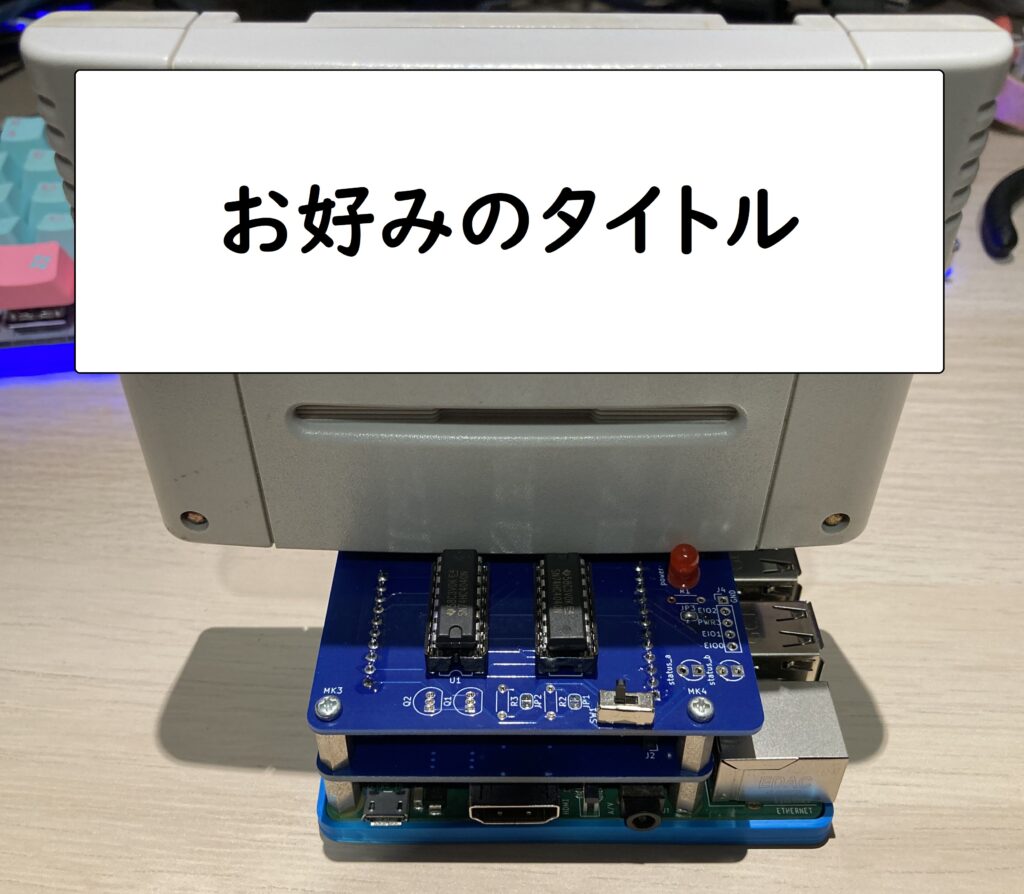

運用中の様子

おそらく、何も挿していない状態だとなんのこっちゃと思いますので、運用中の写真を追加しました。

注釈、引用

1. sfc-dumper-py https://github.com/km1ab/sfc-dumper-py ↩︎
2. ホンコン　https://susumutaniyama.github.io/HongKongArduino ↩︎
3. ユニバーサル基板
   https://akizukidenshi.com/catalog/g/g111073/
   https://akizukidenshi.com/catalog/g/g103411/ ↩︎
